聚乳酸（PLA）作為3D打印領(lǐng)域應(yīng)用最廣泛的熱塑性材料之一，其基礎(chǔ)成分源自玉米、甘蔗等可再生資源，與依賴石油基原料的傳統(tǒng)塑料形成鮮明對比。這種生物基材料以線材（長絲）形式主導(dǎo)3D打印市場，尤其在熔融沉積成型（FDM）技術(shù)中表現(xiàn)出色，憑借易用性和成本效益成為入門級用戶的首選。

    一、PLA的制造工藝解析

    原料處理與聚合

    PLA的生產(chǎn)始于植物基原料的深度加工。玉米等作物經(jīng)濕法研磨后分離出淀粉，通過酶解與化學(xué)處理將淀粉轉(zhuǎn)化為葡萄糖溶液。隨后，葡萄糖經(jīng)發(fā)酵生成乳酸單體——PLA的核心構(gòu)成單元。工業(yè)生產(chǎn)中，乳酸通過縮合反應(yīng)形成丙交酯中間體，再經(jīng)催化聚合形成長鏈聚合物，最終制成可用于3D打印的顆粒原料。

    長絲成型

    PLA顆粒需與改性添加劑（如增韌劑、著色劑）混合以提升性能，隨后進(jìn)入專用擠出機(jī)。設(shè)備將混合料加熱熔融后，通過精密模頭擠出形成直徑1.75mm或2.85mm的連續(xù)長絲，經(jīng)冷卻定型、卷繞包裝后成為市售線材。非長絲應(yīng)用（如注塑）則直接使用PLA顆粒進(jìn)行成型，工藝邏輯與熱塑性塑料傳統(tǒng)加工一致。

    二、PLA的優(yōu)劣勢對比

    核心優(yōu)勢

    打印友好性：PLA對打印設(shè)備的硬件要求較低，部分入門級3D打印機(jī)即可完成高質(zhì)量打印。其熔融溫度（通常180-220℃）顯著低于ABS等材料，無需加熱打印床即可實現(xiàn)良好層間粘接，打印速度可達(dá)60mm/s。

    經(jīng)濟(jì)性：作為大規(guī)模生產(chǎn)的標(biāo)準(zhǔn)化材料，PLA線材成本效益突出，基礎(chǔ)款產(chǎn)品每公斤售價約20美元，遠(yuǎn)低于尼龍、聚碳酸酯等工程塑料。

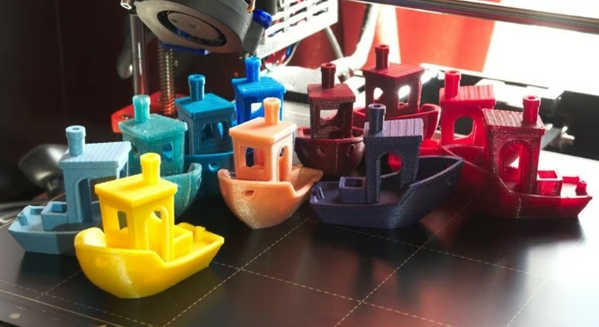

    設(shè)計多樣性：材料供應(yīng)商通過添加木粉、金屬顆?；驘晒鈩┑瘸煞郑_發(fā)出仿木紋、大理石紋、夜光等特殊效果線材，同時提供透明、啞光等表面處理選項。

    環(huán)境兼容性：PLA生產(chǎn)能耗較傳統(tǒng)塑料降低65%，溫室氣體排放減少約40%。其生物基來源特性符合可持續(xù)發(fā)展理念。

    生物安全性：純PLA經(jīng)認(rèn)證可用于食品接觸級應(yīng)用，醫(yī)療領(lǐng)域已探索其作為臨時植入物的可能性。

    局限性

    力學(xué)性能局限：PLA抗沖擊性能較弱，3D打印件的彎曲強(qiáng)度僅為注塑件的30-50%，且斷裂前無明顯塑性變形，呈現(xiàn)脆性破壞特征。

    熱穩(wěn)定性差：玻璃化溫度僅55-65℃，長期暴露于60℃以上環(huán)境會出現(xiàn)明顯軟化變形，限制其在高溫場景的應(yīng)用。

    降解條件嚴(yán)苛：盡管PLA被歸類為可堆肥材料，但其工業(yè)降解需在58℃以上的專業(yè)堆肥設(shè)施中進(jìn)行，自然環(huán)境下分解周期長達(dá)數(shù)十年。

    三、跨行業(yè)應(yīng)用場景

    食品包裝

    PLA的食品接觸安全性使其成為一次性餐具、杯蓋的理想材料。例如，BioPak公司利用PLA生產(chǎn)可降解餐盒，其透氧率控制技術(shù)可有效延長果蔬保鮮期。

    醫(yī)療健康

    在醫(yī)療領(lǐng)域，PLA的生物相容性使其成為組織工程支架的候選材料。研究顯示，3D打印的PLA多孔結(jié)構(gòu)可引導(dǎo)細(xì)胞定向生長，用于骨缺損修復(fù)試驗。

    工業(yè)原型

    FDM工藝的快速迭代特性與PLA的低成本結(jié)合，使其成為產(chǎn)品開發(fā)階段的概念驗證首選。汽車零部件設(shè)計驗證中，PLA原型可快速檢驗裝配公差與功能可行性。

    紡織與消費(fèi)品

    PLA纖維因其輕量化（密度1.24g/cm3）和透氣性，被用于生產(chǎn)運(yùn)動服飾內(nèi)襯、可降解濾芯等。在化妝品領(lǐng)域，PLA包裝瓶正逐步替代傳統(tǒng)PE材料，減少微塑料污染。

    四、關(guān)鍵材料特性深度解析

    力學(xué)表現(xiàn)

    PLA的拉伸強(qiáng)度范圍為30-60MPa，與ABS（27-55MPa）相當(dāng)，但斷裂伸長率僅3-5%，顯著低于TPU等彈性體。通過提高打印層高（0.2-0.3mm）和填充密度（80%以上），可提升部件剛性約20%。

    熱力學(xué)行為

    PLA的熱變形溫度（HDT）約55℃，當(dāng)環(huán)境溫度超過此閾值時，打印件會發(fā)生明顯蠕變。建議使用場景溫度不超過40℃，避免陽光直射或密閉空間滯留。

    化學(xué)穩(wěn)定性

    PLA對水、酒精、食用油等常見物質(zhì)具有良好耐受性，但長期接觸堿性溶液（pH>10）會導(dǎo)致酯鍵水解。乙酸乙酯等溶劑可用于打印件后處理，實現(xiàn)表面光滑化。

    環(huán)境敏感性

    紫外線照射會引發(fā)PLA鏈段降解，導(dǎo)致顏色泛黃和力學(xué)性能衰減。在戶外使用場景中，建議配合UV穩(wěn)定劑改性線材。

    五、3D打印工藝適配性

    設(shè)備兼容性

    PLA可在無加熱床、無封閉腔體的開放式打印機(jī)上完成打印，硬件投入門檻低于100美元。其低熔體粘度特性允許使用0.4mm以下細(xì)噴頭實現(xiàn)高精度打印。

    工藝參數(shù)優(yōu)化

    默認(rèn)切片設(shè)置（層高0.2mm、填充15%）即可獲得良好表面質(zhì)量。通過調(diào)整打印速度（40-80mm/s）和冷卻風(fēng)扇轉(zhuǎn)速（50-100%），可進(jìn)一步控制翹曲變形。相較于ABS需要100℃以上熱床溫度，PLA的工藝窗口更寬泛。

    生產(chǎn)效率

    PLA的快速凝固特性支持連續(xù)打印，單件生產(chǎn)周期較尼龍材料縮短40%。這種特性使其在快速原型開發(fā)中具有顯著優(yōu)勢，尤其適用于需要多次迭代的創(chuàng)新項目。

    六、PLA線材分類體系

    基礎(chǔ)型線材

    標(biāo)準(zhǔn)PLA：通用型材料，平衡成本與性能，適用于概念模型打印。

    再生PLA：采用消費(fèi)后回收料生產(chǎn)，經(jīng)嚴(yán)格分選后性能接近原生料，碳足跡降低30%。

    美妝與裝飾型

    絲綢PLA：添加微米級云母顆粒，表面呈現(xiàn)金屬光澤，常用于藝術(shù)裝置打印。

    木質(zhì)PLA：含30%樺木粉，經(jīng)酸洗處理后具有真實木紋觸感，支持砂紙打磨后處理。

    功能增強(qiáng)型

    碳纖維增強(qiáng)PLA：添加15%短切碳纖維，拉伸強(qiáng)度提升至80MPa，適用于無人機(jī)框架等輕量化結(jié)構(gòu)。

    導(dǎo)電PLA：摻雜石墨烯顆粒，體積電阻率降至103Ω·cm，可制作低電流電路原型。

    七、食品安全與使用規(guī)范

    盡管PLA本身無毒，但3D打印結(jié)構(gòu)的層間間隙可能成為細(xì)菌滋生場所。食品接觸應(yīng)用需滿足以下條件：

    使用食品級認(rèn)證線材（如FDA21CFR177.1630標(biāo)準(zhǔn)）；

    打印件表面進(jìn)行環(huán)氧樹脂涂層處理；

    避免盛裝60℃以上熱食或酸性液體。

    醫(yī)療植入物應(yīng)用則需通過ISO10993生物相容性測試，確保降解產(chǎn)物（如乳酸）不會引發(fā)局部炎癥反應(yīng)。當(dāng)前研究聚焦于控制PLA在體內(nèi)的降解速率，以匹配組織再生周期。
