利用3D打印技術制作中國地圖,關鍵在于通過GIS地理信息系統獲取高精度數據,經過CAD建模軟件轉化為STL格式,并結合杰呈工廠的工業級FDM或SLA設備進行分層打印與后期精細上色,從而實現地形起伏的完美還原。

制作3D打印中國地圖的專業流程
精準地理數據采集: 制作的第一步是獲取地形海拔數據(DEM)。我們通常利用GIS系統采集中國各省份輪廓、山脈縱橫及河流分布,確保每一寸國土的地理特征都能在數字模型中得到1:1還原。
模型轉化與STL導出: 原始數據需導入CAD或Rhino軟件進行精修。杰呈工廠在實戰中發現,為了保證打印成功率,必須將復雜的地理曲線轉換為閉合的實體模型。通過設置不同的壁厚與底座支撐,最后導出符合打印標準的STL文件。

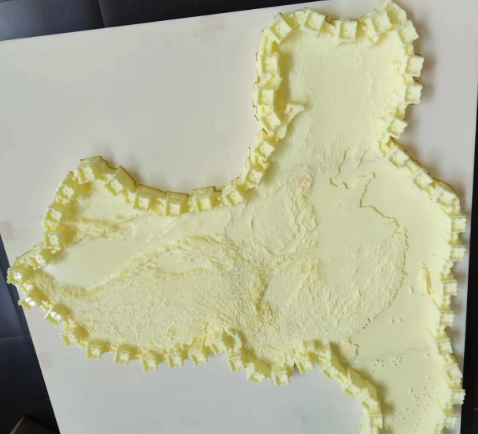

工業級材料與技術選擇: 針對大尺寸地圖模型,杰呈工廠常采用強韌性PLA或ABS塑料。若客戶對表面精度要求極高(如展現微小山脈褶皺),我們會推薦使用SLA光固化技術。例如在近期的一個項目中,我們?yōu)槟车乩韺嶒炇抑谱髁?.2米長的立體地圖,其層厚控制在0.1mm,完美展示了青藏高原的雄偉層次。
智能打印參數優化: 在打印過程中,我們會根據地形復雜程度調整填充率。通常底層采用15%-20%的網格填充以保證穩固,而地表起伏部分則提高分辨率。這種優化方案不僅能縮短30%的打印時間,還能顯著降低材料損耗。
后期手工藝術加工: 打印完成的白模需經過手工打磨去除支撐。杰呈的技術團隊會根據海拔高度進行分層手工噴漆,深褐色代表高海拔山地,翠綠色代表平原,讓地圖不僅是數據載體,更是一件視覺藝術品。

為什么3D立體地圖在行業中備受青睞
相比傳統的平面地圖,3D打印的立體模型解決了空間感缺失的行業痛點。無論是在地理教育中讓學生直觀觸摸“胡煥庸線”,還是在城市規劃中分析地形對建筑的影響,三維實物都具備不可替代的實用價值。高密度的信息承載量與直觀的視覺沖擊力,使其成為科普展廳和文旅展示的必備工具。
如果您也想定制一副比例精準、工藝精湛的立體地圖,杰呈3D打印憑借多年的大尺寸模型制作經驗,能夠為您提供從數據處理到成品上色的一站式解決方案。杰呈3D打印,用技術讓地理信息觸手可及。
