從智能手機到自動駕駛，從加密貨幣到人工智能，各領域對高性能微芯片的需求正呈現爆發式增長。然而，原材料短缺、貿易摩擦及全球地緣政治緊張局勢，正從多維度擠壓半導體產業鏈的穩定性。為規避供應鏈風險，半導體制造商紛紛尋求安全的生產基地，但工廠遷移帶來的交貨周期延長與交付壓力，使得行業迫切需要創新解決方案。如何同時應對效率提升與地緣政治挑戰？3D打印高性能陶瓷技術或將成為破局關鍵。

    在半導體制造領域，快速、精準且經濟的生產模式至關重要。當前政治環境變化加劇了交付壓力與成本波動，要求新技術不僅要創造顯著附加值、提升生產效率，還需具備應對地緣政治風險的靈活性。這正是3D打印技術的核心優勢：設備可快速部署至新生產基地，通過規?；?D打印農場實現多機并行生產，保障組件與備件的即時供應。此外，按需生產模式大幅削減倉儲與空間成本，為半導體企業在復雜環境下穩定產能提供支撐。

    LithozLCM技術：從醫療到半導體的跨界突破

    奧地利增材制造企業Lithoz已率先洞察到陶瓷3D打印在半導體行業的價值。該公司專注的LCM（光固化陶瓷成型）技術此前已在醫療與航空航天領域驗證其精密制造能力，而其在半導體行業的應用潛力更為顯著。通過LCM工藝，可實現以往無法完成的復雜結構設計，例如氣體分配與冷卻組件中的高精度通道——這些部件需具備光滑表面與無接縫結構，傳統工藝難以兼顧精度與集成度。LCM技術允許在單一組件中集成多重功能，結合DfAM（面向增材制造的設計）理念，不僅減輕部件重量，更顯著提升經濟性。得益于工藝的穩定性，該技術已具備可靠批量生產能力。

    高性能陶瓷：突破硅基材料局限

    半導體行業雖以硅晶圓為基礎，但硅材料的固有缺陷限制了其應用邊界：高溫下易喪失半導體特性，且電子遷移率較低導致開關速度受限。相比之下，特定工程陶瓷可完美彌補這些不足。例如：

    氮化鋁（AlN）：兼具高機械穩定性與熱穩定性，其優異的導熱性與熱膨脹匹配性，使其成為高性能應用的理想選擇；

    氧化鋁（Al?O?）：以電絕緣性與耐化學腐蝕性著稱，適用于極端或腐蝕性環境；

    氮化硅（Si?N?）：具備超高耐用性，可耐受化學品與高溫環境。

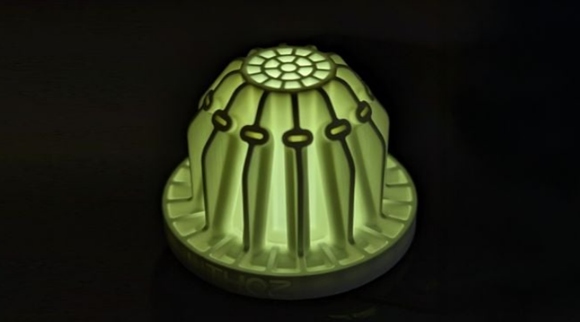

    Lithoz通過LCM技術提供上述陶瓷材料的3D打印解決方案，并與半導體企業合作開發功能部件。典型應用包括氣體補償裝置、原子層沉積（ALD）環、加熱/冷卻板及氣體分配噴嘴等。以下案例可直觀展現其技術價值。

    案例解析：ALD環的精密制造與效能提升

    AluminaSystems與PlaswayTechnologies聯合利用LCM技術，為半導體制造設備設計并生產了ALD環。在原子層沉積工藝中，該部件需確保工藝氣體在晶圓表面均勻分布，以實現單原子層級的薄膜沉積。通過集成傳感器，ALD環可實時反饋并微調工藝參數，顯著提升蝕刻與涂層工序的效率。

    具體生產中，LithozCeraFabS320打印機在單次構建中可打印20個LithaLox氧化鋁環段，隨后將六個環段組裝為直徑380毫米的完整環。這一模式使單次打印任務可產出超過三個完整環的組件。相較于傳統工藝，3D打印陶瓷環不僅優化了氣流分布，更使兩家企業的生產力提升300%，設備正常運行時間延長1-9個月，同時降低了制造成本。
