聚碳酸酯（簡稱PC）是一種以優異抗沖擊性和透明度著稱的熱塑性塑料，兼具輕量化與高強度特性，廣泛應用于專業領域。盡管其打印難度高于PLA或PETG（需較高擠出與壓板溫度），但在需要熱穩定性、機械性能與光學特性的復雜零件設計中，PC仍展現出獨特價值。目前，PC在3D打印中主要以FDM工藝的長絲形式應用，同時存在兼容光聚合工藝的樹脂類型。

    PC的生產與核心特性

    聚碳酸酯由德國拜耳公司于20世紀50年代首次專利化，通過雙酚A與光氣的縮聚反應合成。具體工藝中，雙酚A轉化為鹽形式后與溶解在氯溶液中的光氣反應，最終生成具備多種行業所需特性的聚合物。

    PC的標志性優勢包括：高耐沖擊性、耐刮擦性與耐熱性（可承受110℃高溫），同時兼具透明度與低密度（遠低于玻璃），賦予其理想光學性能。但需注意，PC不耐化學試劑與紫外線，長期暴露于陽光下可能導致老化。此外，因可能釋放雙酚A顆粒，PC不適用于食品接觸類應用。

    3D打印PC的關鍵工藝要求

    如前所述，PC在3D打印中主要以長絲形式供應，因此本文聚焦該形態的應用。打印時需注意以下要點：

    溫度控制：擠出溫度需在260-290℃之間（部分長絲可能需320℃），壓板溫度至少110℃。

    防翹曲措施：PC易發生翹曲，需確保打印平臺與材料良好粘合。建議使用BuildTak涂層等附加粘合劑，并采用封閉式打印環境以穩定溫度，避免變形或開裂。

    材料保存：PC長絲具有吸濕性，需存放于干燥環境中以防水分影響打印質量。

    PC在3D打印中的典型應用

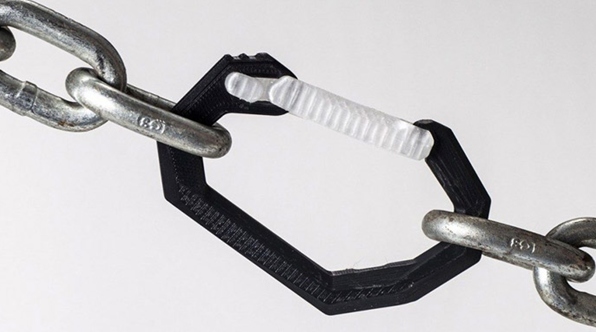

    盡管PC的打印工藝限制多于其他熱塑性塑料，其在增材制造市場仍占據重要地位，尤其適用于需要耐熱（最高110℃）、高抗拉強度與耐久性的場景。典型應用包括：機械零件、熱成型模具、鉸鏈、功能原型及滑輪軸承等。通過PC的獨特性能，這些部件可實現傳統工藝難以達到的綜合性能。

    通過精準的工藝控制與材料特性利用，PC在3D打印中成功平衡了高性能需求與復雜設計實現，成為專業領域不可或缺的材料選擇。
