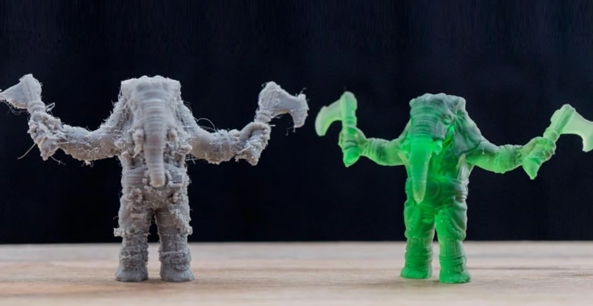

樹脂3D打印技術(shù)憑借制造高復(fù)雜度細(xì)節(jié)與光滑表面部件的能力而備受認(rèn)可。立體光刻（SLA）及其衍生技術(shù)掩模立體光刻（MSLA/LCD）和數(shù)字光處理（DLP）最初因美學(xué)表現(xiàn)與原型制作需求興起，現(xiàn)已證明樹脂材料不僅具備優(yōu)異外觀，更能實(shí)現(xiàn)功能性應(yīng)用。

    技術(shù)原理與差異

    三種技術(shù)均通過光固化液態(tài)樹脂逐層構(gòu)建部件，但光源與投影方式存在差異：SLA采用激光追蹤輪廓，精度高但速度較慢；DLP通過數(shù)字投影儀一次性投射整層圖像，大幅提升效率但分辨率可能受限；LCD技術(shù)利用LCD屏幕遮擋光線，在速度與分辨率間實(shí)現(xiàn)平衡。

    樹脂強(qiáng)度突破

    傳統(tǒng)認(rèn)知中樹脂3D打印部件較脆，但新一代配方已顛覆這一觀念。通過添加劑改性與分子結(jié)構(gòu)設(shè)計(jì)，現(xiàn)代樹脂的機(jī)械性能可與特種線材媲美，部分高性能樹脂甚至超越傳統(tǒng)材料。

    強(qiáng)度維度解析

    評(píng)估樹脂強(qiáng)度需關(guān)注多維度性能：

    抗拉強(qiáng)度：材料抵抗拉伸斷裂的能力。標(biāo)準(zhǔn)樹脂與PLA（40-50MPa）、部分PETG（40-60MPa）相當(dāng)；堅(jiān)韌樹脂可達(dá)70MPa，接近ABS高端性能；高性能樹脂可突破90MPa。

    抗彎強(qiáng)度：材料抵抗彎曲變形的能力。標(biāo)準(zhǔn)樹脂與PLA（50-60MPa）持平；堅(jiān)韌樹脂可達(dá)100MPa，超越ABS；高性能樹脂可突破130MPa。

    抗沖擊強(qiáng)度：材料吸收沖擊能量的能力。標(biāo)準(zhǔn)樹脂較脆，但堅(jiān)韌樹脂可達(dá)到或超過ABS水平；高性能樹脂根據(jù)配方側(cè)重不同，部分優(yōu)先保證其他性能。

    抗壓強(qiáng)度：材料抵抗擠壓變形的能力。

    剪切強(qiáng)度：材料抵抗平面內(nèi)反向作用力的能力。

    樹脂與FDM對(duì)比

    FDM部件強(qiáng)度受填充率、層高、線材類型影響顯著，但樹脂通過配方優(yōu)化已實(shí)現(xiàn)跨越：

    抗拉性能：高性能樹脂＞堅(jiān)韌樹脂＞標(biāo)準(zhǔn)樹脂，覆蓋PLA至ABS高端區(qū)間。

    抗彎性能：高性能樹脂顯著領(lǐng)先，堅(jiān)韌樹脂優(yōu)于多數(shù)FDM材料。

    抗沖擊性能：堅(jiān)韌樹脂可替代ABS，標(biāo)準(zhǔn)樹脂需謹(jǐn)慎應(yīng)用。

    性能影響因素

    部件強(qiáng)度不僅取決于材料本身，還受以下因素影響：

    應(yīng)力集中：尖角或邊緣易產(chǎn)生應(yīng)力集中點(diǎn)，需通過圓角設(shè)計(jì)分散載荷。

    支撐結(jié)構(gòu)：臨時(shí)支撐去除后可能殘留應(yīng)力，需優(yōu)化支撐布局并后固化處理。

    后期處理：

    支撐移除：固化后移除支撐可避免表面損傷，建議使用專用工具。

    清洗：徹底去除未固化樹脂（常用異丙醇或三丙二醇單甲醚），防止性能下降。

    后固化：紫外線交聯(lián)反應(yīng)強(qiáng)化聚合物鏈結(jié)構(gòu)，需控制波長(zhǎng)（匹配樹脂要求）、時(shí)間（避免欠固化或過固化）。

    設(shè)計(jì)優(yōu)化策略

    壁厚控制：建議1-2mm起，平衡強(qiáng)度與材料效率。

    幾何優(yōu)化：避免尖角，采用圓角過渡；無支撐壁厚≥1mm，底座加圓角防翹曲。

    空心設(shè)計(jì)：保留排水孔防止內(nèi)部樹脂滯留，壁厚≥2mm維持結(jié)構(gòu)剛性。

    典型應(yīng)用場(chǎng)景

    現(xiàn)代高強(qiáng)度樹脂正突破傳統(tǒng)邊界，推動(dòng)多領(lǐng)域創(chuàng)新：

    功能原型：汽車行業(yè)使用FormlabsTough2000樹脂等材料，3D打印卡扣機(jī)構(gòu)、鉸鏈等功能部件，經(jīng)受實(shí)際測(cè)試驗(yàn)證設(shè)計(jì)。

    終端部件：制造業(yè)采用樹脂3D打印夾具與治具，替代傳統(tǒng)金屬工具，實(shí)現(xiàn)輕量化與定制化。

    創(chuàng)意實(shí)現(xiàn)：珠寶設(shè)計(jì)師利用高強(qiáng)度樹脂制作精細(xì)鏤空結(jié)構(gòu)，藝術(shù)微縮模型通過樹脂打印提升細(xì)節(jié)表現(xiàn)與耐用性。

    通過材料科學(xué)進(jìn)步與工藝優(yōu)化，樹脂3D打印正從美學(xué)主導(dǎo)轉(zhuǎn)向功能主導(dǎo)，為工程、醫(yī)療、文創(chuàng)等領(lǐng)域提供高性能解決方案。
