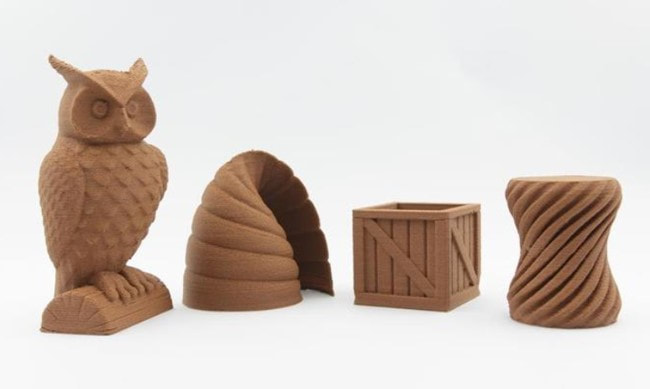

3D打印仿木材料跟打印一般的PLA不一樣，所以在打印設(shè)定上有些地方要注意。

首先，仿木材料其實(shí)是PLA物料混入某個(gè)比例木粉的打印物料。是以PLA成份為基礎(chǔ)的物料。PLA是一種使用可再生的植物資源（如玉米、木薯等）所提出的淀粉原料制成的新型的生物降解材料。這種材料的打印溫度為190～210℃，使用這種耗材打印需要注意打印溫度不能太高，加熱到190℃～210℃可以很流利的擠出，但是如果加熱到220℃，它就會(huì)鼓起氣泡，甚至可能會(huì)被碳化，會(huì)導(dǎo)致噴頭堵塞。

打印噴頭尺寸上，如果嘗試使用更大的噴嘴進(jìn)行打印的話，效果會(huì)更好。而在打印層厚上，使用層厚厚一點(diǎn)會(huì)更好，可嘗試0. 25mm或以上。在打印速度上，盡量把速度調(diào)高一點(diǎn)，如50mm/s或以上,因?yàn)榭梢源_保仿木打印材料在推料器的熱端內(nèi)用較快的速度擠出來，假若長時(shí)間在熱端內(nèi)受熱會(huì)使材料在熱端內(nèi)變質(zhì)導(dǎo)致塞頭。打印時(shí)要留意不要讓仿木打印材料材在高溫下長時(shí)間不擠壓出來。

另一方面，與一般的PLA相比，仿木打印材料的流動(dòng)性比較強(qiáng)，所以或需要更高的retraction速度和距離。

上一篇：能模仿打印表面紋理的新FDM 3D打印技術(shù)
下一篇：3D打印機(jī)打印溫度有問題是什么原因？
