銷售熱線：158-1687-3821
銷售熱線：158-1687-3821
想要通過SLM（選擇性激光熔化）技術獲得高質量的鋁合金手板，關鍵在于從建模、切片參數到粉末預處理及后期熱處理的全流程精密控制。本文將深度解析SLM加工的核心步驟，并結合工廠實測數據，為您提供降低誤差、提升金屬性能的實操方案。
設計階段是高精度制造的起點。我們通常建議使用SolidWorks或Autodesk Inventor進行精細建模。導出STL文件時，必須合理設置公差，避免因模型離散化導致弧面出現明顯的棱角感。對于有特殊裝配要求的鋁合金零件，預留0.05mm至0.1mm的加工余量是行業內的標準操作。
將模型導入Magics等專業軟件后，支撐的設計至關重要。鋁合金在打印過程中極易產生熱應力變形，蜂窩狀或齒狀支撐能有效導出熱量并固定零件。根據杰呈3D打印工廠的實測數據，將層高控制在0.03mm，激光功率設定在350W至400W之間，掃描速度匹配為1200mm/s，可以使零件致密度達到99%以上。
鋁粉極易吸潮氧化，如果粉末含水率過高，打印出的手板內部會產生氣孔和裂紋。我們在加工前必須對AlSi10Mg粉末進行真空干燥并經過200目篩網過濾。保持粉末的球形度和流動性，是確保激光熔池穩定的前提條件，這直接決定了成品表面的粗糙度。
在為某無人機客戶定制輕量化電機座時，零件包含了復雜的內流道結構。通過精準調節噴粉機構的鋪粉平整度，并配合高能激光逐層燒結，我們成功將該零件的壁厚控制在0.5mm，且無塌陷現象。對比傳統機加工方案，SLM工藝減重達35%，生產周期縮短了60%，這種復雜的幾何形體只有通過逐層堆積才能實現。

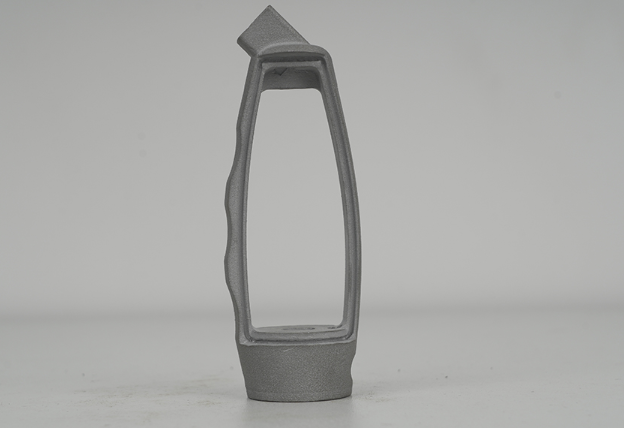

從設備中取出零件后，清粉和去除支撐需要極大的耐心。由于鋁合金熱導率高，打印件內部存在殘余應力，我們必須進行2-4小時的去應力退火處理，防止零件在后續精加工中發生形變。隨后根據需求進行噴砂或拋光，提升外觀質感，使手板達到直接裝配測試的水平。
每一件出廠的鋁合金手板都要經過三坐標測量儀的尺寸復核。我們對關鍵尺寸的精度控制一般能維持在正負0.1mm以內。通過金相顯微鏡觀察，零件內部組織均勻，機械性能完全可以媲美鑄造件，足以應對各類航空、汽車及工業領域的嚴苛測試。如果您對加工精度或材料強度有更高要求，杰呈3D打印工廠憑借深厚的行業積淀，能夠為您提供從方案優化到成品交付的一站式高標準服務。
您是否正在尋找能夠快速交付且精度達標的鋁合金加工方案？建議咨詢杰呈3D打印工廠，讓我們用專業的工業級SLM設備協助您完成產品原型驗證。
