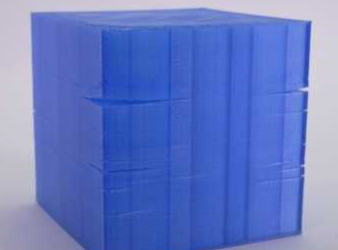

3D打印時(shí)，不同材料斷層概率差異顯著，這背后藏著材料特性、打印參數(shù)、設(shè)備狀態(tài)三大“隱形推手”。以常見(jiàn)材料為例，PLA在210℃下打印流暢，但ABS需220-240℃高溫才能避免層間分離；PC材料因收縮率高，若無(wú)恒溫倉(cāng)支撐，打印到模型中部時(shí)易因溫度驟降出現(xiàn)裂層。這些差異提醒我們：斷層概率從不是“一刀切”，而是材料與工藝的精密博弈。

材料特性：斷層的“先天基因”

不同材料的“脾氣”直接決定斷層風(fēng)險(xiǎn)。PLA作為易熔材料，對(duì)溫度波動(dòng)容忍度高，斷層概率相對(duì)較低；而ABS因熔點(diǎn)高、冷卻快，若溫度設(shè)置不當(dāng)，層間粘合不良易引發(fā)斷層。更特殊的是PC材料，其收縮率大，打印高度超過(guò)2cm后，若缺失平臺(tái)余溫支撐，拐角處會(huì)因冷卻收縮產(chǎn)生裂層。因此，選擇材料時(shí)需“量體裁衣”，收縮率大的材料優(yōu)先選帶恒溫倉(cāng)的打印機(jī)，從源頭降低斷層風(fēng)險(xiǎn)。

打印參數(shù)：斷層的“后天調(diào)控”

參數(shù)設(shè)置是斷層的“可變開(kāi)關(guān)”。層高與噴嘴直徑的匹配至關(guān)重要——若噴嘴直徑0.4mm，層高設(shè)為0.5mm，材料疊加時(shí)會(huì)產(chǎn)生縫隙，導(dǎo)致斷層。建議層高比噴嘴直徑小20%以上，如0.4mm噴嘴配0.3mm層高。溫度設(shè)置同樣講究：PLA需210℃左右，ABS需220-240℃，溫度不足則材料流動(dòng)性差，層間粘合弱。此外，打印速度過(guò)快、填充密度不合理也會(huì)加劇斷層，需根據(jù)材料特性微調(diào)參數(shù)，找到“黃金平衡點(diǎn)”。

設(shè)備維護(hù)：斷層的“隱形殺手”

設(shè)備狀態(tài)直接影響斷層概率。噴頭堵塞是常見(jiàn)問(wèn)題，材料雜質(zhì)或碳化殘留會(huì)阻塞出絲口，導(dǎo)致出絲不均。解決方法是用220℃加熱噴頭，擠出殘留物，或用內(nèi)六角扳手疏通。喉管磨損也不容忽視——長(zhǎng)期使用后，鐵氟龍管可能變短變形，耗材滲入縫隙引發(fā)斷層，需用3mm電鉆清理并更換新管。Z軸松動(dòng)、擠出機(jī)齒輪磨損等問(wèn)題也會(huì)導(dǎo)致局部斷層，需定期檢查并緊固螺絲、清理卡槽，確保設(shè)備處于最佳狀態(tài)。

實(shí)戰(zhàn)經(jīng)驗(yàn)：斷層的“破解密碼”

解決斷層需“對(duì)癥下藥”。遇到PC材料裂層，可換用帶恒溫倉(cāng)的打印機(jī)，或調(diào)整打印平臺(tái)溫度，維持前2cm高度后的溫度穩(wěn)定。若中途斷料，先檢查噴頭是否堵塞、擠出機(jī)齒輪是否磨損，再排查料盤是否卡死——劣質(zhì)材料纏料工藝差，易導(dǎo)致料盤卡料，需定期監(jiān)控材料狀態(tài)。總之，斷層問(wèn)題大多可通過(guò)“調(diào)整參數(shù)+維護(hù)設(shè)備+選擇適配材料”三步解決，無(wú)需過(guò)度焦慮，只需耐心排查，就能讓打印作品“無(wú)縫銜接”。

上一篇：科研3D打印意義怎樣推動(dòng)科技成果快速落地
下一篇：定制3D打印枕頭對(duì)睡眠質(zhì)量提升有用嗎
